FINAL PROJECT

一、项目展示（展板与视频）

二、项目主题：面向老年人的智能健康手表

（一）项目概述

1. 项目名称

基于ESP32-S3的老年人智能健康手表

2. 项目定位

本作品是一款专为独居、空巢老人设计的智能健康手表，以ESP32-S3为主控核心，集成异常报警、震动提醒、WiFi网页数据查看等功能，旨在解决老年人突发状况无人知晓、子女无法远程监护的核心痛点。

3. 设计理念

• 适老性优先：遵循适老化设计原则，外形简单易懂，采用大按键、圆角设计、高对比度显示
• 轻量化穿戴：参考成熟老年手表产品设计经验，表盘厚度控制在13-15mm，减轻长时间佩戴负担
• 操作零门槛：触屏交互为主，语音控制为辅，无需复杂设置即可使用
• 远程守护：子女通过手机浏览器即可实时查看设备状态，实现远程监护

（二）项目背景与意义

1. 社会背景

我国老龄化进程加快。据《2023年度国家老龄事业发展公报》，2023年末我国60周岁及以上老年人口达2.97亿，占总人口的21.1%。与此同时，独居老人数量持续增加，因突发疾病或意外无人及时发现导致的悲剧时有发生。

2. 市场痛点

当前智能手表市场主流产品功能设计多倾向于年轻消费群体，对高龄用户而言，时尚外观与复杂操作界面往往成为使用障碍，诸多冗余功能反而降低了产品的使用价值。专门面向老年人的健康监测手表存在显著市场空白。

3. 项目意义

本作品以低成本的硬件方案（总预算约250元），实现异常报警、远程数据查看等核心功能，为老年人提供一种便携、易用、可靠的安全监护方案，同时为子女提供远程关怀的窗口。

（三）系统总体设计

1. 功能需求

基于对独居老人生活场景的分析，本手表设定以下核心功能模块：

功能模块	具体功能	优先级
异常报警	检测到异常情况时触发震动提醒	核心
远程查看	ESP32-S3开WiFi热点，手机浏览网页查看数据	核心
用药提醒	定时震动提醒（软件定时）	扩展
时间显示	OLED屏幕显示当前时间	基础

（四）AI功能方向建议

方向1：AI语音助手（最适合老年人）

核心场景：老人直接说话，手表听懂并回应；或手表主动识别到有人靠近时发起问候。

具体功能：

触发方式	手表行为
被动响应：老人说“早上好”	早上好
“现在几点了？”	语音报时
“提醒我吃药”	“好的，几点吃？”→设定定时提醒
“我儿子电话多少？”	显示/播报紧急联系人号码
“我有点不舒服”	自动触发报警+震动，并语音安慰
“救命”	立即触发紧急警报+马达震动，并向子女发送求助通知
主动交互：红外传感器识别到有人靠近	主动说“你好”，然后等待老人回应并开启对话

用户价值：老人不需要学习任何操作，直接说话就能用。完美解决“操作零门槛”的设计理念。

方向2：AI摔倒检测（独居老人最需要）

核心场景：老人摔倒后无法起身，手表自动识别并报警。

实现方式：

• 利用ESP32-S3内置的加速度传感器（MPU6050，外接）
• 检测到“突然跌落+静止不动”模式 → 自动触发震动+WiFi通知

用户价值：即使老人说不出话，手表也能主动求救。

方向3：AI情绪识别与安慰

核心场景：老人长时间不说话，手表主动关怀。

实现方式：

• 长时间无交互（2小时无按键+无人靠近）→ 主动播放语音安慰或亮灯提示

用户价值：缓解独居老人的孤独感，实现“情感陪伴”理念。

三、解决的问题：为老年人解决的核心痛点

旨在解决老年人突发状况无人知晓、子女无法远程监护的核心痛点。

项目核心用途

• 近距离感应安全提醒：老人靠近机器人时，红外传感器检测到人体信号，触发内置马达震动，温和提醒老人设备已识别到使用者，避免老人忽略设备；同时起到唤醒整机交互系统的作用。
• AI 语音对话情感陪护：搭载语音交互模块，老人可直接呼叫机器人 "小智" 开启对话，支持日常聊天、解闷谈心、问询天气、播报时间，缓解独居老人孤独感，提供情绪陪伴。
• 居家安全监测：配套人体感应、震动、语音报警功能，若长时间未检测到人体活动，可自动触发提醒，同步给到远程子女；支持紧急语音呼救、一键求助。
• 简易交互操作：全语音 + 近距离感应触发，无需复杂触屏操作，适配老年人老花、操作电子产品困难的使用痛点。

四、创新点：项目创新与设计优势

• 低门槛交互逻辑：无需按键、触屏操作，靠近机身即可震动提醒，全程语音操控，适配老年人不擅长电子产品的特点；
• 情感 + 安全双重设计：AI 语音聊天缓解孤独，人体感应实时监测老人活动，兼顾情绪陪伴与居家安全；
• 视觉友好设计：OLED 大屏大字显示交互信息，柔和震动 + 人声语音双重提示，适配老人视力、听力退化问题；
• 简易硬件落地：基于 ESP32 开源主控搭建，元器件成本低、接线简洁，实物原型可稳定实现全部预设交互功能。

五、核心交互逻辑说明

流程 1：红外人体感应→马达震动唤醒

1. 老人靠近机器人，进入人体红外传感器感应范围；
2. 红外模块检测到人体热源，向 ESP32 主控发送检测信号；
3. 主控接收信号后，驱动微型震动马达工作，机身产生轻微震动；
4. 同时 OLED 屏幕弹出文字提示 "已检测到您，请呼叫小智对话"；
5. 老人感受到震动提醒后，即可开口唤醒机器人。

流程 2：AI 语音对话交互

1. 老人说出唤醒词 "小智"，语音模块拾取人声；
2. 模块将语音信号传输至 ESP32，联网识别语音内容；
3. 云端 AI 匹配对应回答，下发文字数据至主控；
4. 主控一方面将文字推送至 OLED 屏幕显示，一方面驱动扬声器播放语音回复；
5. 完成一轮陪伴对话，持续待机等待下一次唤醒。

遇到的困难与解决方案

困难描述

在初期开发阶段，我们遇到了马达控制异常的问题：

• 问题现象：将马达接在 PB0、PA2 等引脚，代码设置输出低电平，但马达仍然不停震动；
• 原因分析：PA2 为串口复用引脚，串口运行会覆盖电平指令，无法彻底切断马达供电；
• 根本原因：单片机 IO 口驱动能力弱，直连马达容易出现关不断的情况。

解决方案

针对上述问题，我们采取了以下解决措施：

1. 更换引脚：选用无复用冲突的 PA3 作为马达控制引脚，避开串口、I2C 占用引脚；
2. 完善初始化配置：在上电初始化时完整配置引脚功能：设为数字引脚→输出模式→开机默认低电平，确保上电直接关闭马达；
3. 明确引脚功能划分：人体传感器使用 PA2 用作输入读取信号，马达使用 PA3 用作输出控制，功能不混淆。

经验总结：通过合理选择引脚、规范初始化流程和明确功能划分，成功解决了马达控制异常问题，确保了系统的稳定运行。

代码积木简易分块讲解（全程仅天问Block）

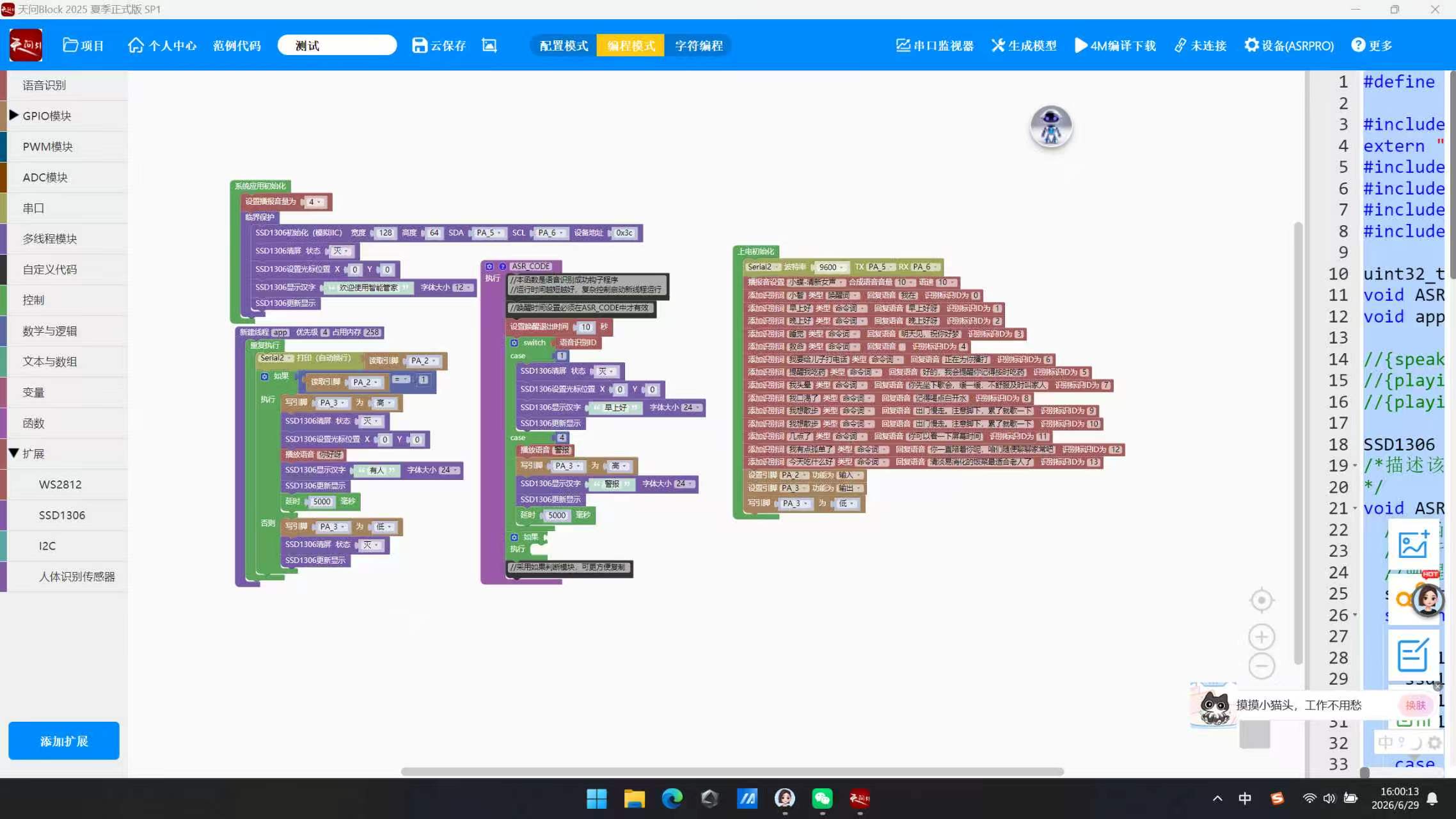

1. 左上角：系统应用初始化（程序开机最先运行）

1. 设置串口打印；
2. 初始化OLED屏幕（128×64，IIC引脚PA5、PA6）；
3. 开机屏幕亮屏，显示欢迎文字「欢迎使用智能管家」。

2. 右上角：上电初始化（硬件+语音基础配置）

1. 配置ASR语音模块音量、音色；
2. 批量录入13条语音指令（早上好、报警、出门慢走等），绑定对应识别ID；
3. 硬件引脚初始化：
   • PA2设为输入：读取人体红外传感器信号；
   • PA3设为输出：控制震动马达；
   • 开机默认PA3输出低电平，马达不震动。

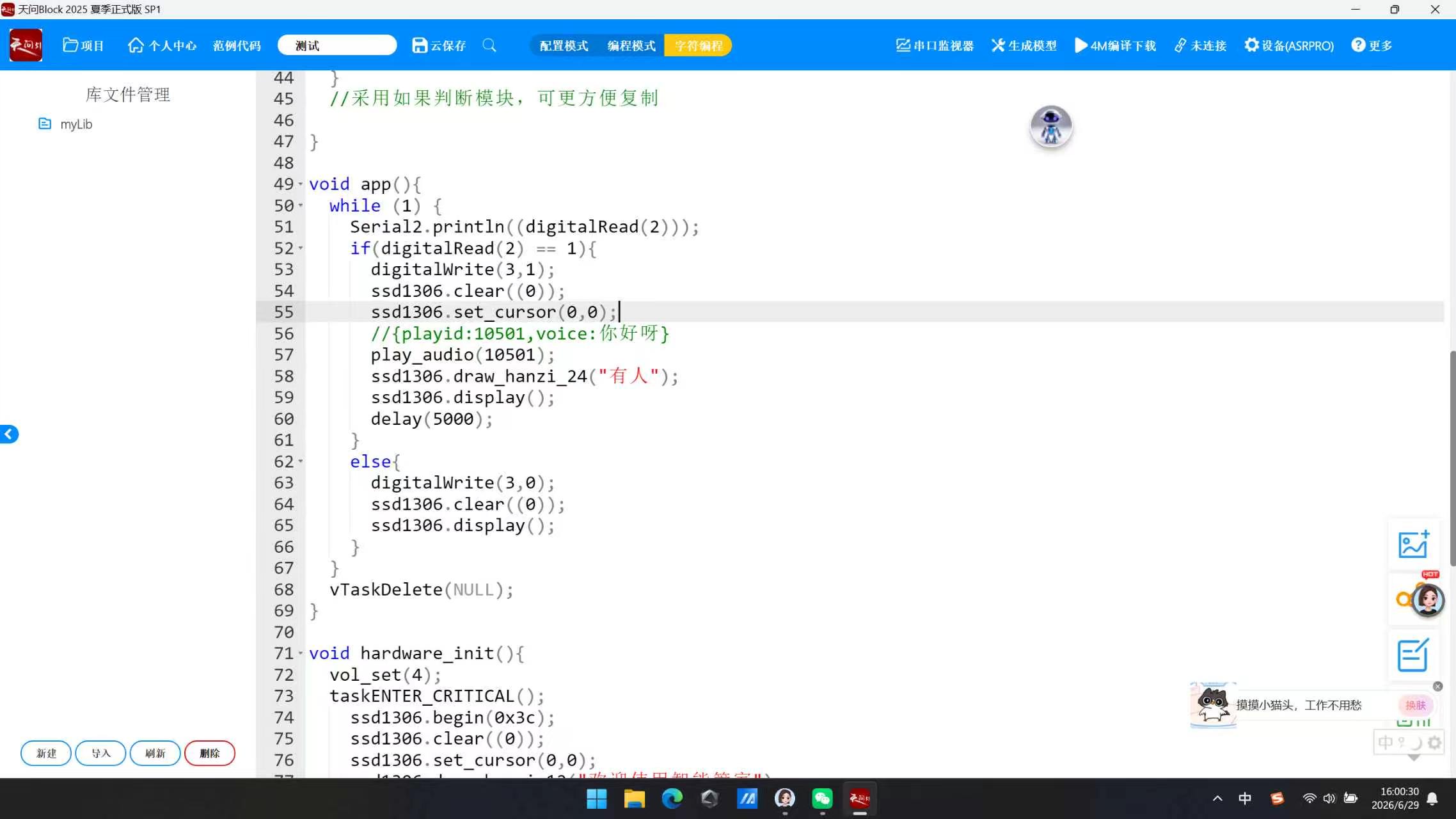

3. 左下角：独立线程（持续检测人体传感器）

循环不停读取PA2人体传感器电平：

• 如果读到PA2=1（检测到人）
  1. PA3拉高，马达震动；
  2. OLED点亮，显示文字「有人」；
  3. 播放语音问候「你好呀」；
  4. 延时5秒（马达持续震动5秒）。
• 否则（无人）
  1. PA3拉低，马达停止；
  2. OLED屏幕熄灭，省电护眼。

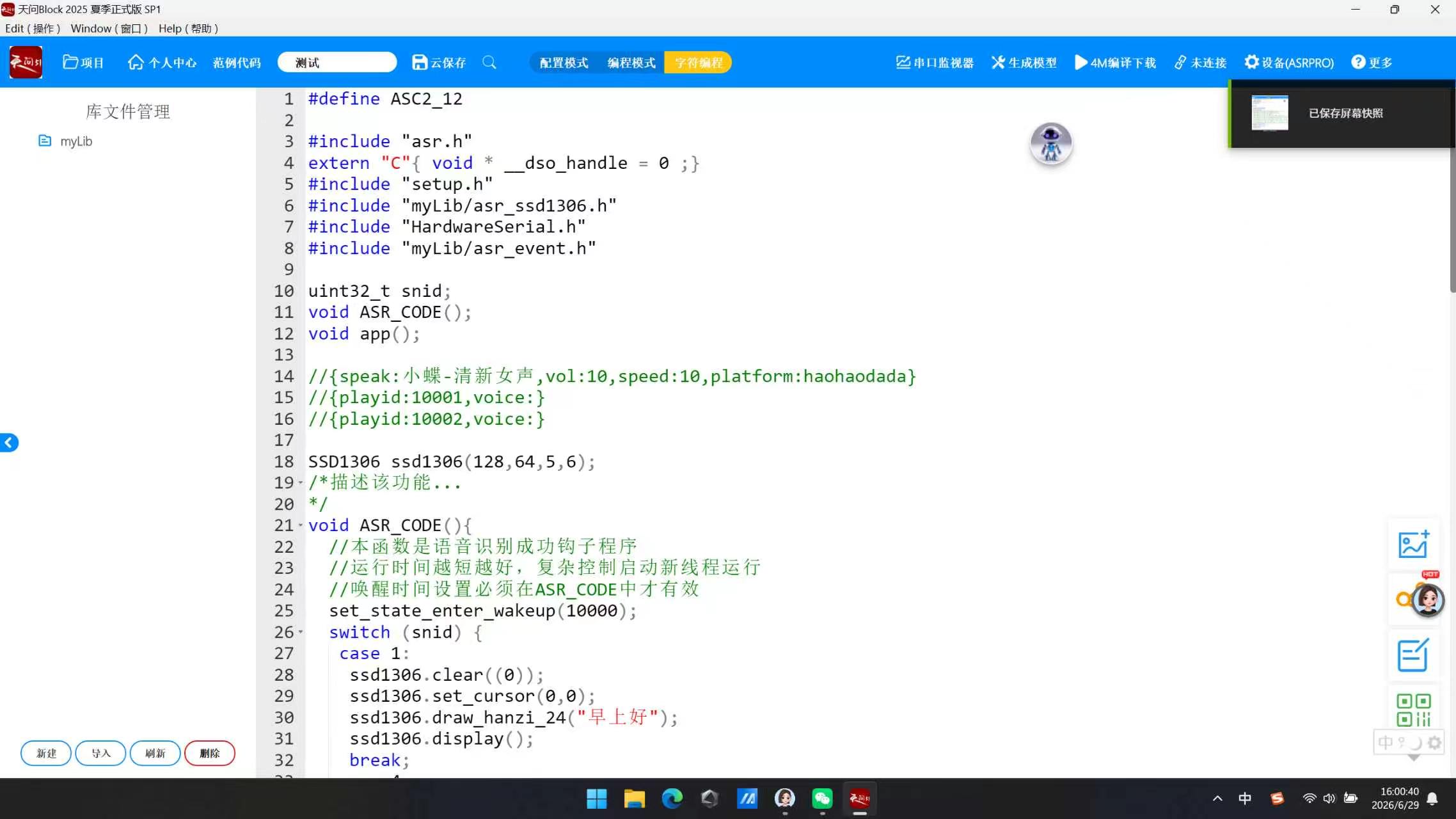

4. 右下角：ASR语音识别回调（喊出指令后自动执行）

语音识别成功后进入这个分支，用switch判断指令ID：

1. case1（识别到"早上好"）：屏幕亮屏，显示文字「早上好」；
2. case4（识别到"报警"）：播放警报语音，马达震动5秒，屏幕显示「警报」；
3. 其余语音指令预留扩展空间，可继续添加对应屏幕、马达动作。

整体功能总结

这是一套老年人智能陪护装置程序：

1. 人靠近设备自动震动+说你好；
2. 语音喊话触发对应提醒、紧急报警震动；
3. 无人时屏幕自动熄灭，兼顾省电与夜间不刺眼。

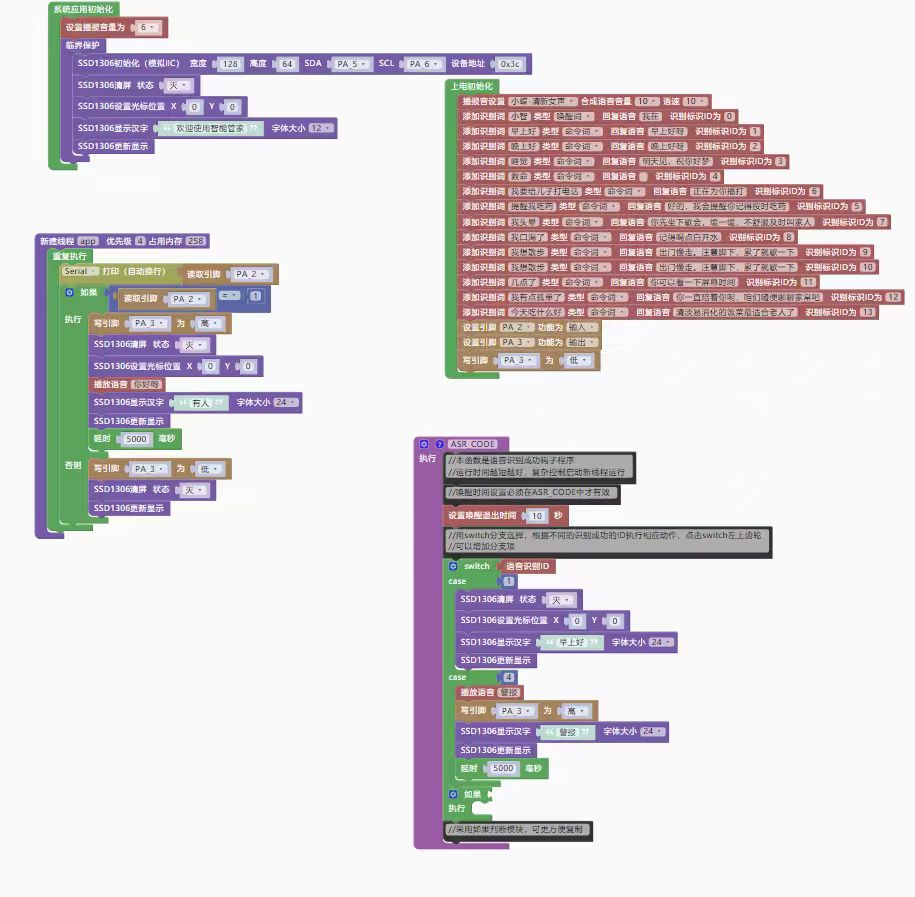

代码积木分块详解图示

六、硬件成品实物说明

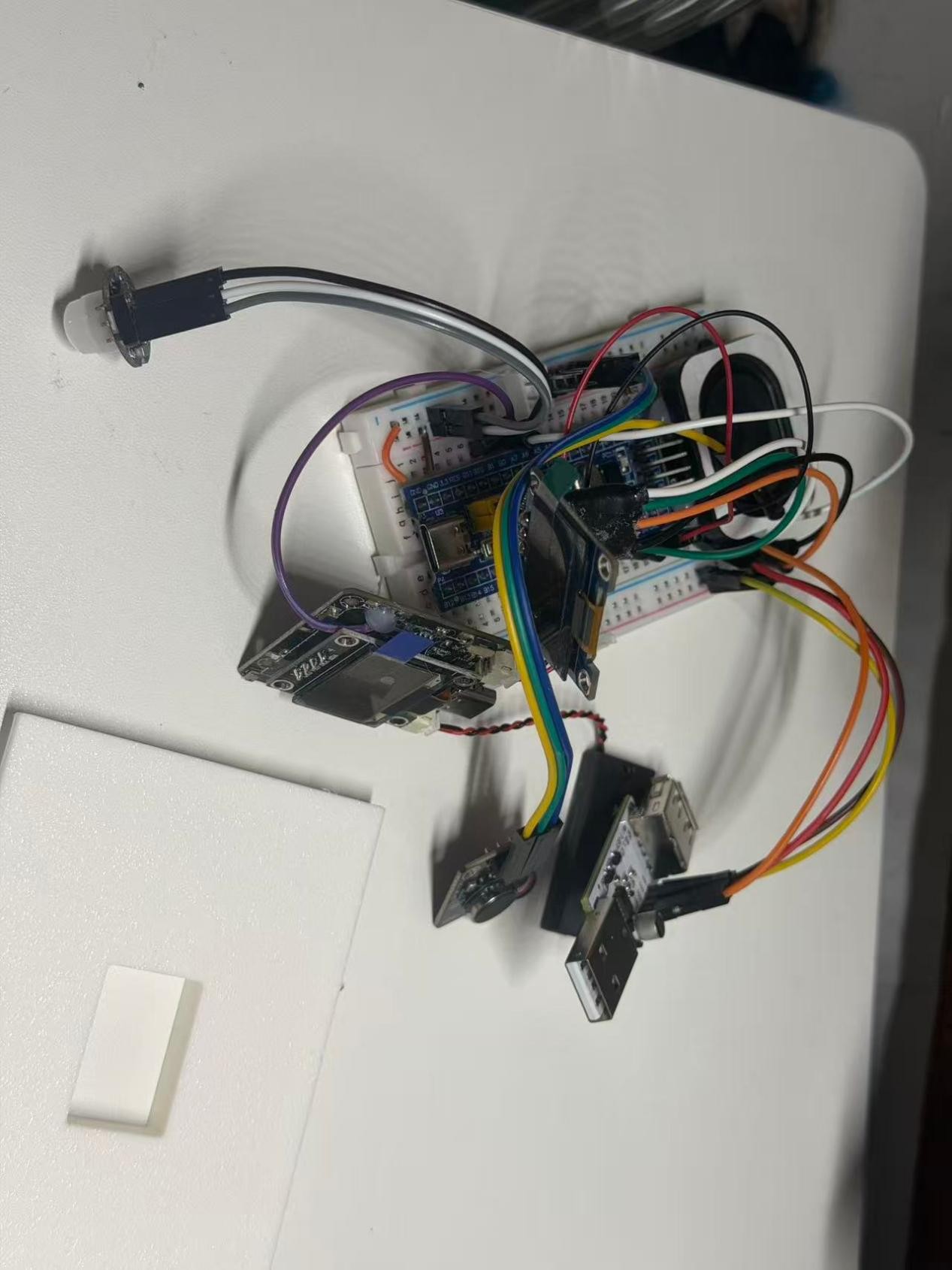

整机接线电路成品

画面展示完整硬件接线搭建效果：左侧半球形探头为人体红外传感器，通过杜邦线接入面包板与 ESP32 主控；下方分布震动马达、USB 供电模块、语音喇叭，全部线路分区规整排布，主控统筹所有元件信号交互，是机器人完整电路原型。

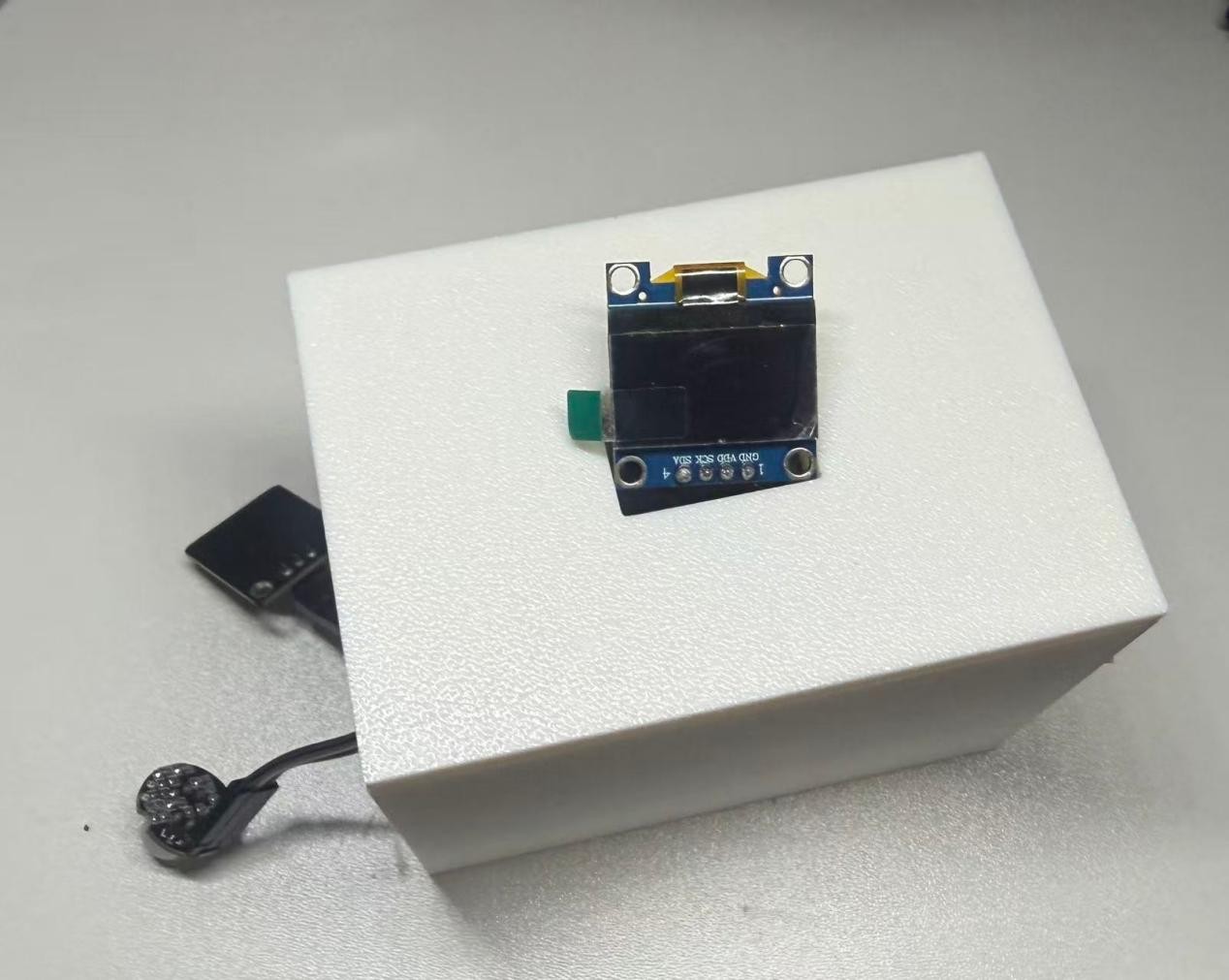

OLED 显示屏幕模块成品

独立展示机器人显示组件，0.96 寸 OLED 屏幕为交互可视化载体，搭配语音拾音麦克风，安装在白色设备外壳上，用于直观展示感应状态、对话文字，降低老人信息读取难度。

七、材料与制作方法

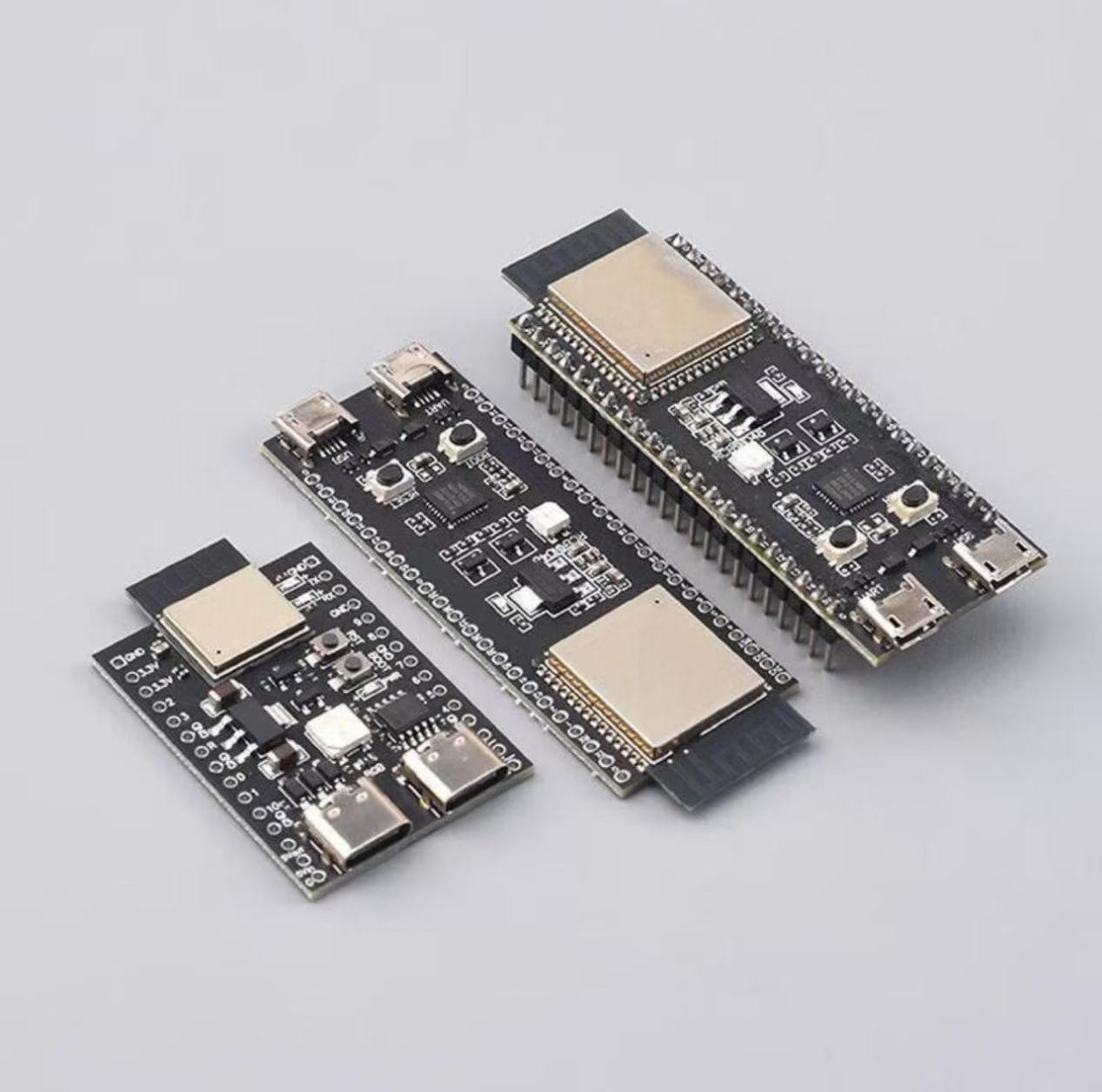

1. ESP32-S3 主控开发板

   整机核心控制器，统一接收红外传感器信号、驱动震动马达、处理 AI 语音识别、控制 OLED 屏幕显示，自带 WiFi 联网功能，实现语音 AI 云端交互。

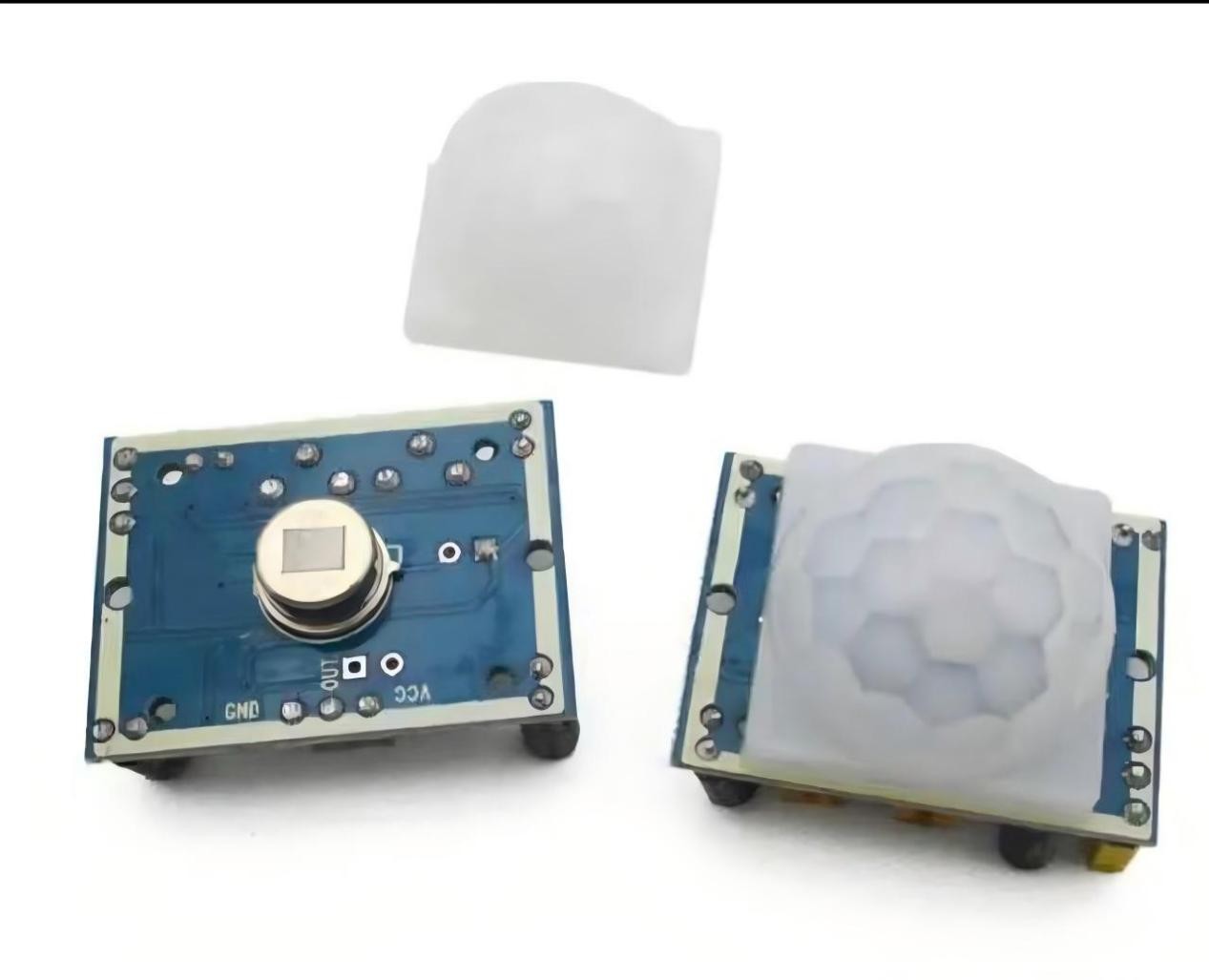

2. 人体红外感应传感器

   核心功能：实时检测前方人体，当老人走入感应范围、遮挡红外区域，向主控传输高电平触发信号，作为震动马达启动的触发源。

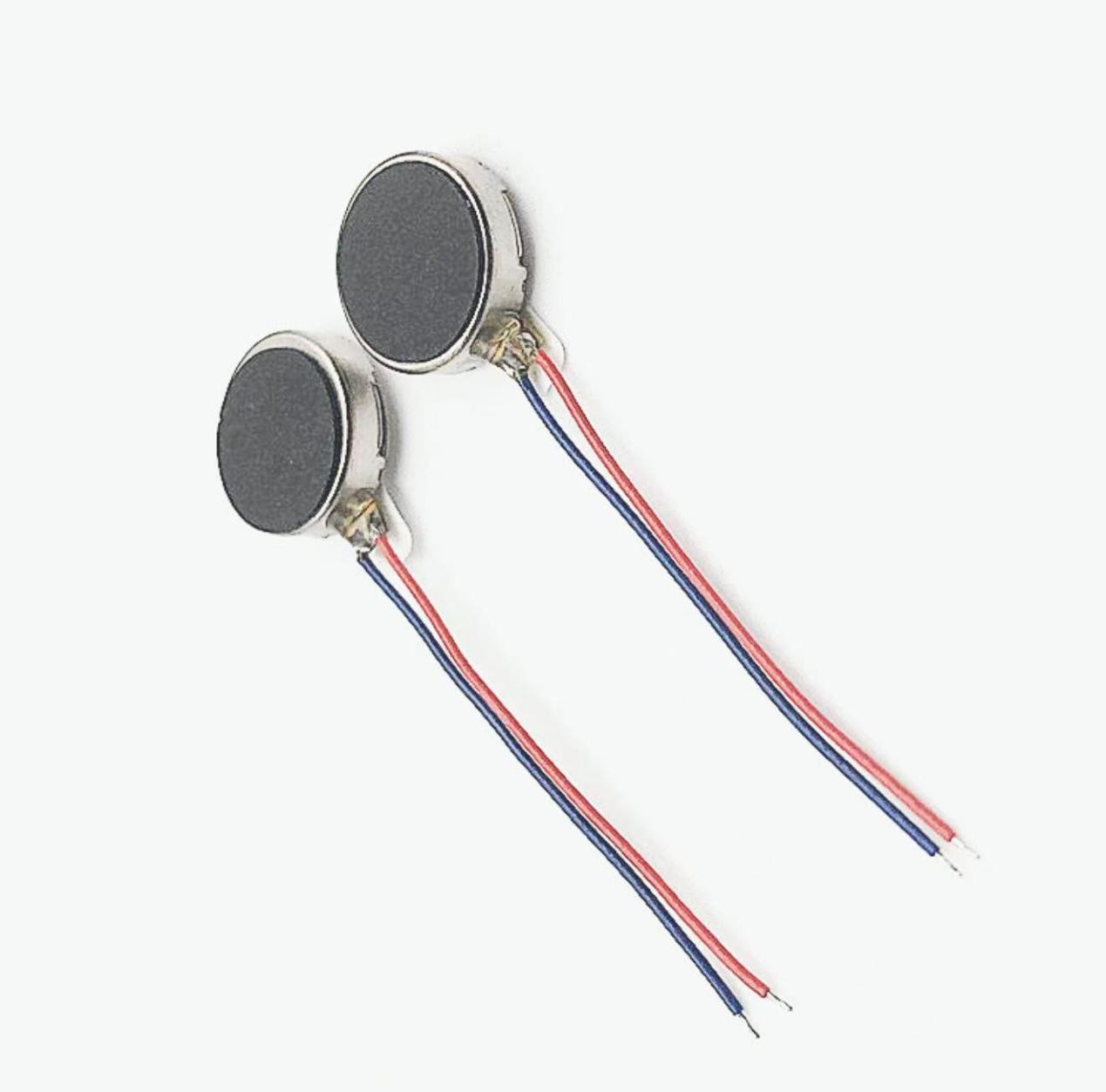

3. 微型震动马达

   执行感应提醒功能：收到红外人体检测信号后自动震动，温和唤醒老人，无刺耳噪音，适配居家安静环境。



   图5：微型震动马达

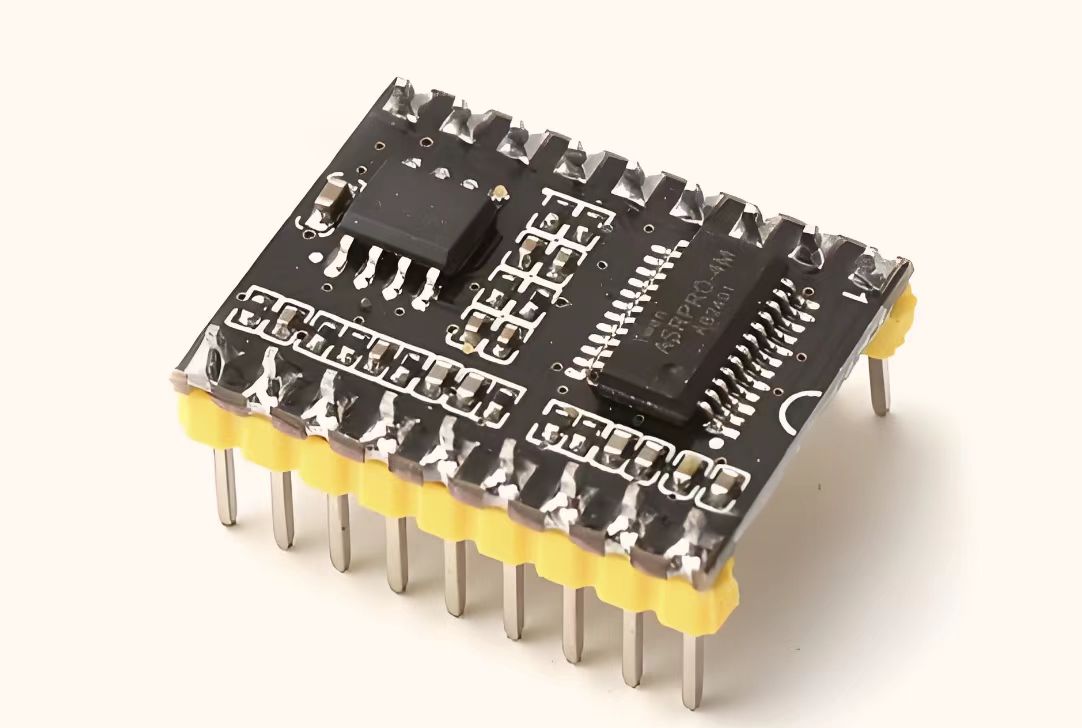

4. AI 语音识别 & 合成模块

   负责语音采集、唤醒词 "小智" 识别、云端 AI 对话交互，将文字回复转化为人声语音输出。



   图6：AI语音识别与合成模块

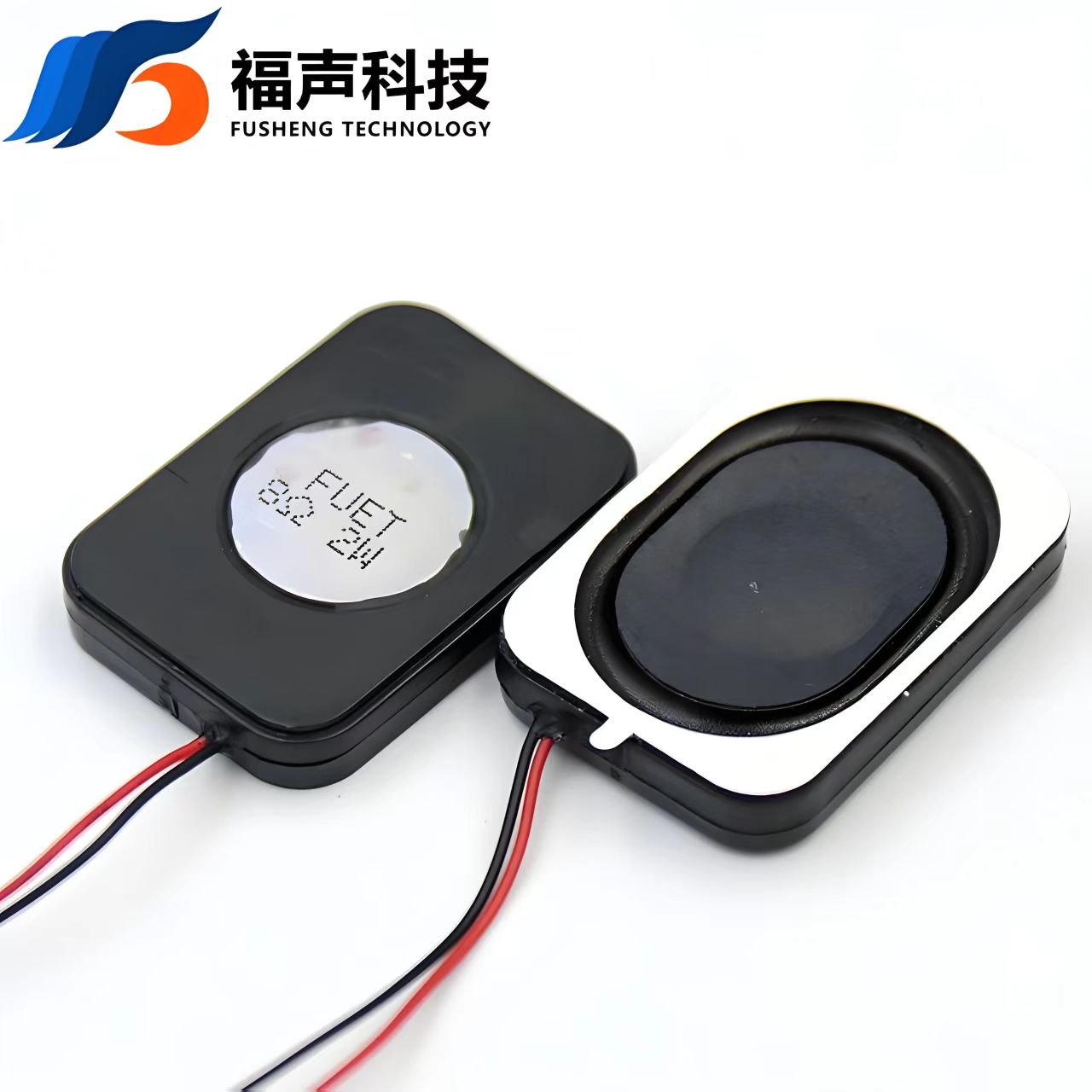

5. 扬声器喇叭

   播放 AI 对话语音、设备提示音，音量柔和可调，适配老年人听力。



   图7：扬声器喇叭

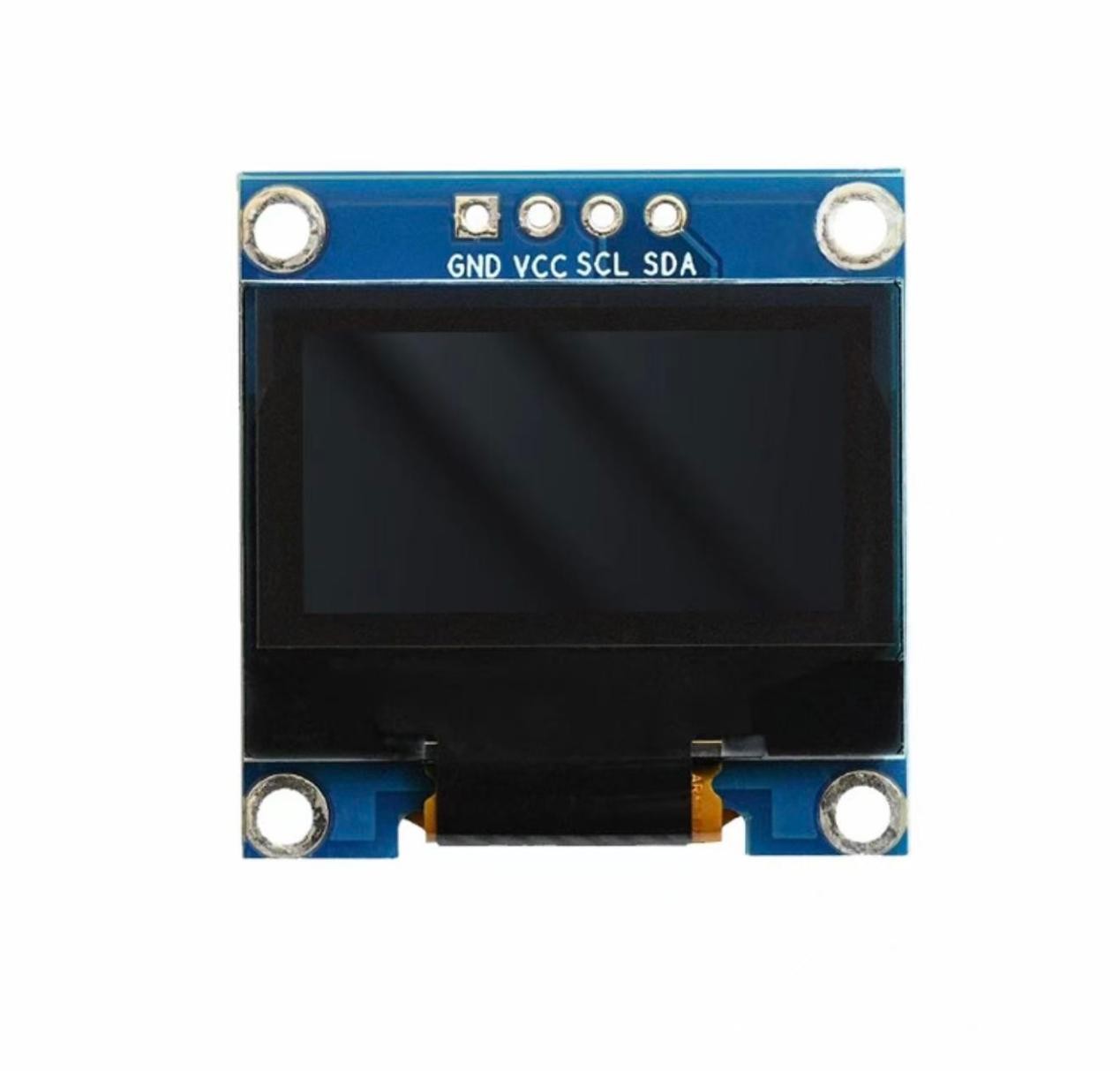

6. 0.96 寸 OLED 显示屏

   实时可视化展示：人体感应触发提示、对话文字、设备待机状态，白底黑字大字体，方便老花老人看清。

7. USB 供电模块

   整机持续供电，适配家用普通充电头，使用便捷。

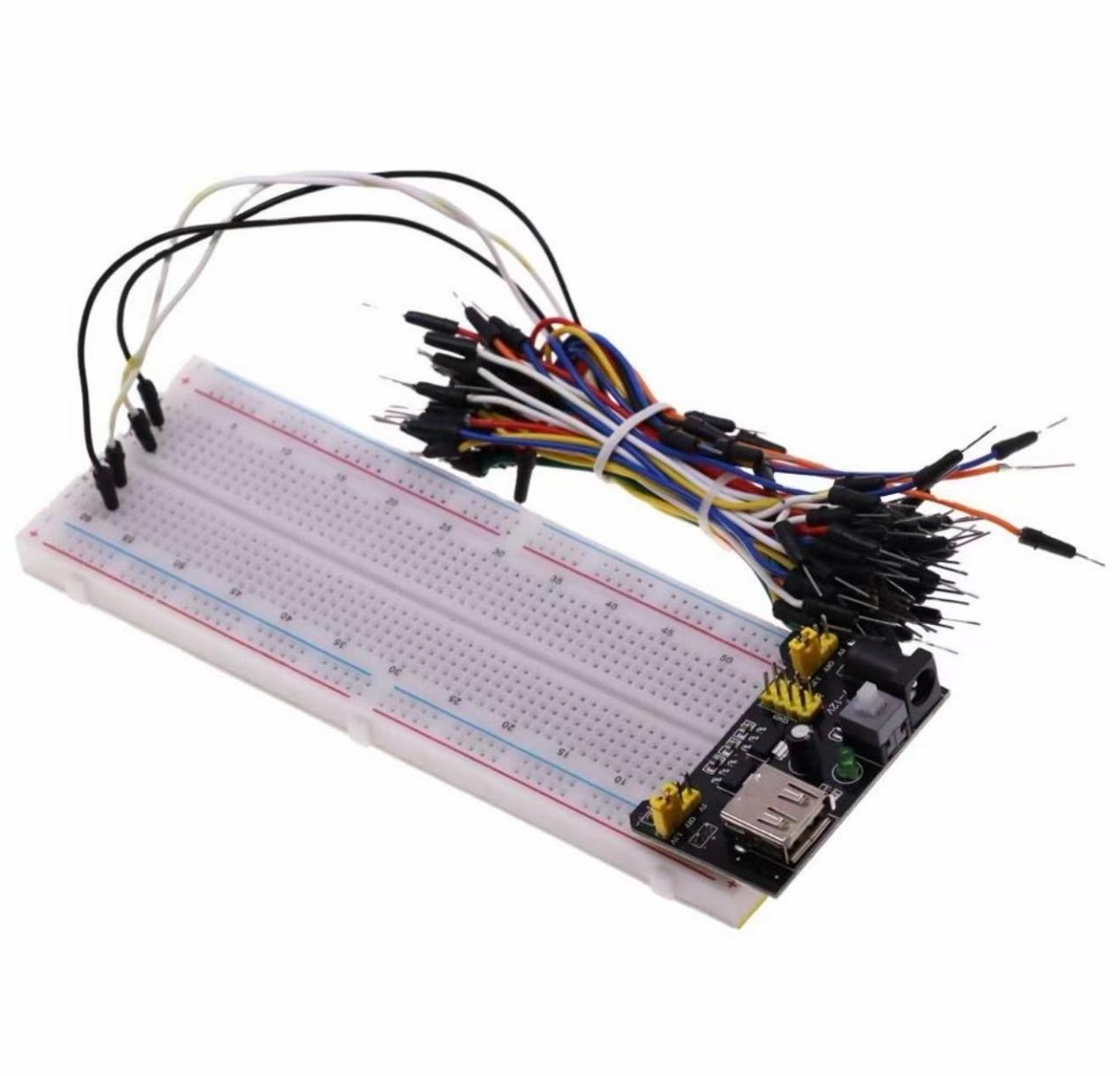

8. 面包板 + 杜邦连接线

   搭建硬件电路，实现各传感器、模块与主控之间的信号、电源传输。



   图8：面包板与杜邦连接线

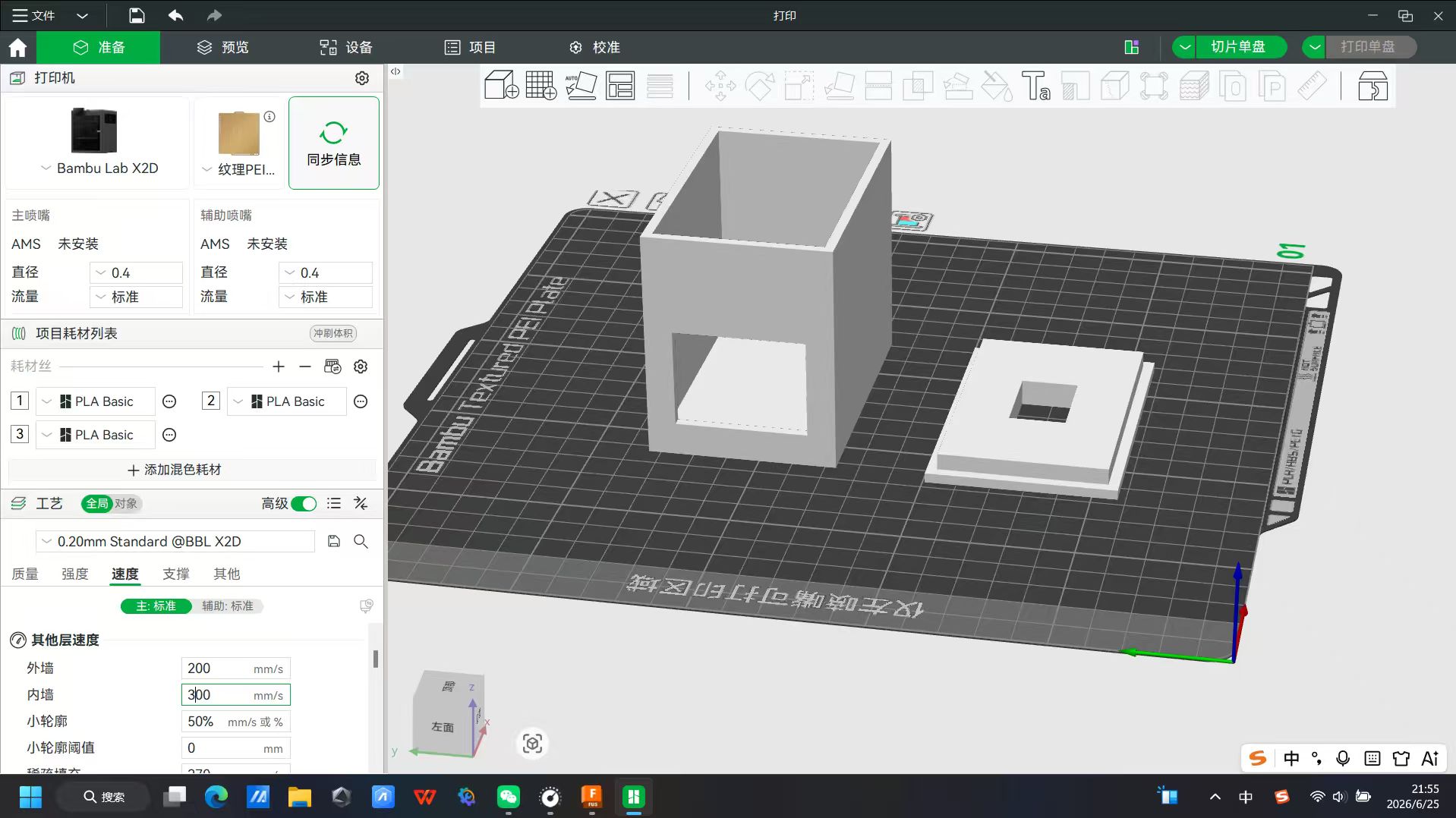

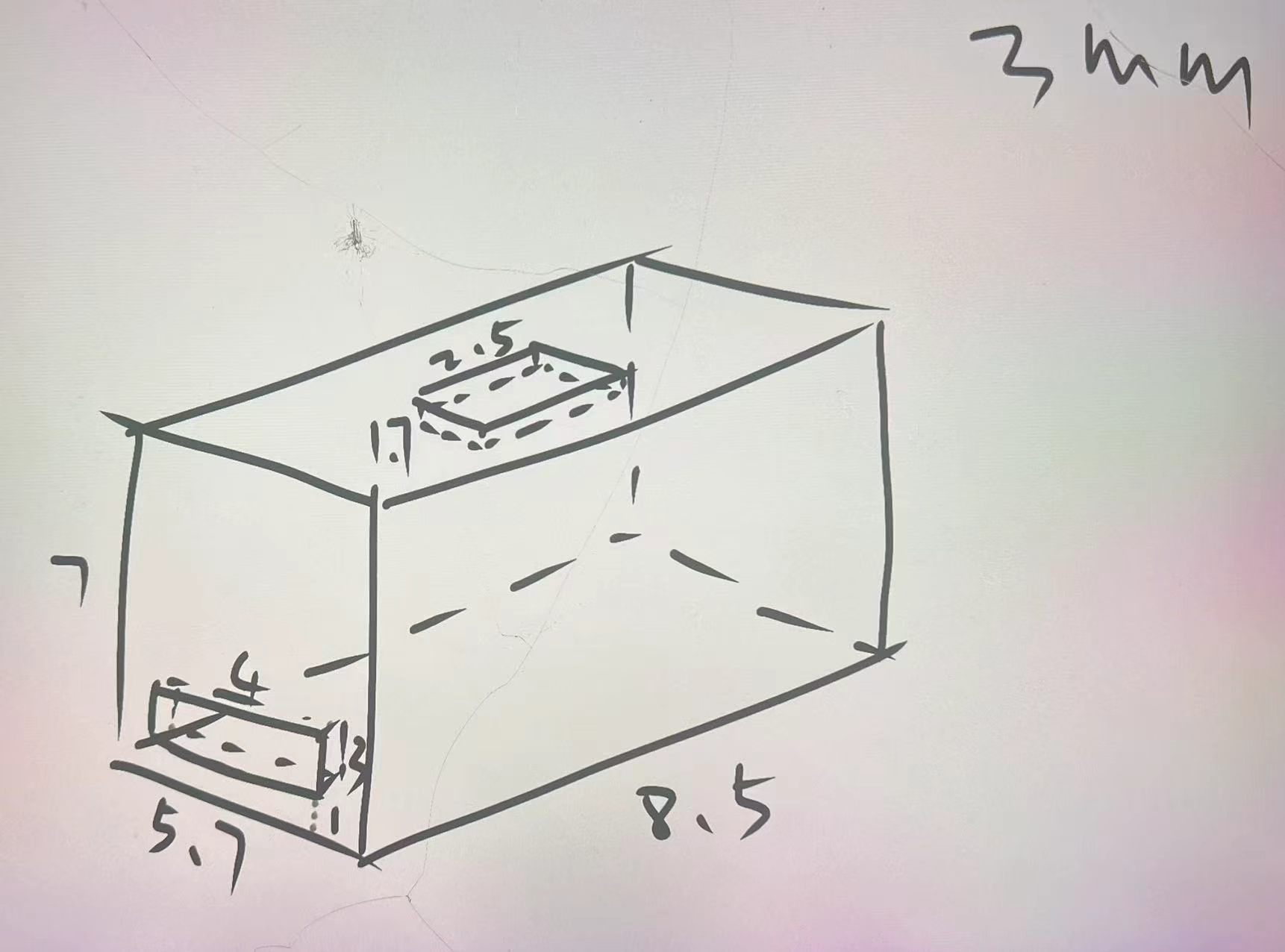

外壳建模设计

为了更好地保护内部硬件元件并提升产品美观度，我们使用 Fusion 360 进行了外壳建模设计。外壳采用简洁的圆角矩形设计，预留了传感器、显示屏、充电接口等必要开孔，确保功能完整性的同时兼顾美观与实用性。

设计要点

• 尺寸适配：根据ESP32-S3主控板、OLED屏幕、传感器等元件的实际尺寸进行精确测量，确保内部空间合理布局；
• 开孔设计：顶部预留人体红外传感器窗口，正面预留OLED显示屏开口，侧面预留USB充电接口和扬声器出声孔；
• 圆角处理：所有边角采用R5圆角设计，避免尖锐棱角，提升握持舒适度和安全性；
• 卡扣结构：上下盖采用卡扣式连接，方便后期维护和电池更换；
• 材质选择：建议使用ABS或PLA材料进行3D打印，具有良好的强度和表面光洁度。

八、市场分析（类似产品、价格、市场渠道）

（一）宏观市场背景

1. 老龄化社会加速到来

中国正处于深度老龄化进程中。据《2023年度国家老龄事业发展公报》，2023年末我国60周岁及以上老年人口达2.97亿，占总人口的21.1%。截至2024年，60岁以上人口已突破3.1亿，占总人口比重超22%。据预测，到2040年，65岁及以上老年人口占总人口比例将突破四分之一。

与此同时，心血管疾病在老年人中高发。国家心血管病中心数据显示，我国心血管疾病患病人口达3.3亿，患病率随年龄增长快速上升。全球65岁及以上老年人跌倒发生率为28%~35%，70岁及以上高达32%~42%。这些数据共同指向一个现实：独居、空巢老人的健康安全问题已成为亟待解决的社会痛点。

2. 政策红利持续释放

2024年1月，国务院办公厅印发《关于发展银发经济增进老年人福祉的意见》，这是国家首个支持银发经济发展的专门文件，明确提出推广可穿戴设备等智能设备在养老场景的应用。工信部发布的《2024年老年用品产品推广目录》中，智能呼叫器、康复机器人等产品上榜。国家从《"健康中国2030"规划纲要》到《"十四五"医疗装备产业发展规划》，持续释放支持智能化健康监测设备的政策信号。

（二）市场规模与增长趋势

1. 全球市场

全球智能手表市场正经历高速增长。2019至2023年间，全球市场规模从237.0亿美元跃升至391.0亿美元，复合增长率达13.3%。预计2024至2028年将以13.5%的年复合增长率继续增长，2028年有望突破735.7亿美元。技术创新（如Apple Watch的心电图功能）是推动市场爆发的关键驱动力。

2. 中国市场

中国智能手表市场增速高于全球。2019至2023年间，市场规模从137.7亿元增长至381.8亿元，复合年增长率达29.0%；预计至2028年将以14.2%的年复合增长率扩张，达到784.6亿元。

2024年，中国以3367万台的季度出货量成为全球最大的腕戴设备市场，同比增速高达36.2%，是全球平均增速的4倍。

3. 可穿戴健康设备市场结构

中国可穿戴健康设备市场呈现鲜明的二元结构：

市场类型	规模特征	增长态势
消费级市场	2024年规模1499.6亿元	增速放缓，进入存量竞争
医疗级市场	2024年规模236.7亿元	预计2026年达330.2亿元，为真正高增长赛道

（三）市场竞争格局

1. 整体格局

中国智能手表市场高度集中，形成了行业领导者与细分市场专业品牌共存的态势：

• 头部阵营：华为、苹果2023年合占近半壁江山
• 细分市场：小米（高性价比）、小天才（儿童市场）合计约占20%市场份额
• 差异化品牌：VIVO、OPPO等通过差异化创新紧随其后

2. 适老化智能手表市场现状

• 主流品牌：目前主流品牌（华为、苹果、三星等）的智能手表虽配有健康监测和部分旗舰机型有摔倒报警功能，但产品主要面向中青年用户，缺乏对老年人的适老化改造——未提供字体放大、界面简化等针对性功能，且价格大多在四位数以上。
• 垂直品牌：一些小众品牌已开始布局银发市场，如易安心的"白泽""乘黄"系列，提供一键呼救、跌倒自动求救、自定义屏幕字体大小等功能，定位更贴近老年人需求。但市场整体仍处于起步阶段，专为老年人设计的健康手表品牌有限，存在显著市场空白。

（四）用户需求分析

1. 老年人核心需求

据工信部统计，老年人群体对智能产品的核心需求依次为防跌倒和急救响应。具体来看：

需求类型	具体内容
安全守护	摔倒自动报警、一键紧急呼救、定位防走失
健康监测	心率、血氧、血压等生命体征实时监测
易用性	字体大、声音清晰、操作简单、充电方便
沟通需求	语音清晰、避免漏接电话

2. 子女端需求

70%的老年智能设备由子女购买，子女的核心诉求是：

• 实时掌握老人健康数据
• 紧急情况能及时收到通知
• 设备简单易用，老人愿意戴、坚持用

3. 当前市场的主要问题

适老化智能产品面临"三重割裂"困境——技术开发者、购买者（子女）与使用者（老人）三方需求脱节。人民网调研显示，42%的老年消费者不了解健康监测手表等智能产品，认为产品实用的仅占30%。

具体问题包括：

• 充电麻烦：智能手表频繁充电，老人容易忘记
• 操作复杂：触屏失误率是物理按键的4.2倍（70岁以上老人），界面层级过多
• 需求错位：62%的产品功能聚焦于健康检测，但老人更需要防跌倒和急救
• 闲置率高：约83%的适老化智能产品在使用三个月后遭闲置

（五）竞争产品分析

产品	定位	优势	不足

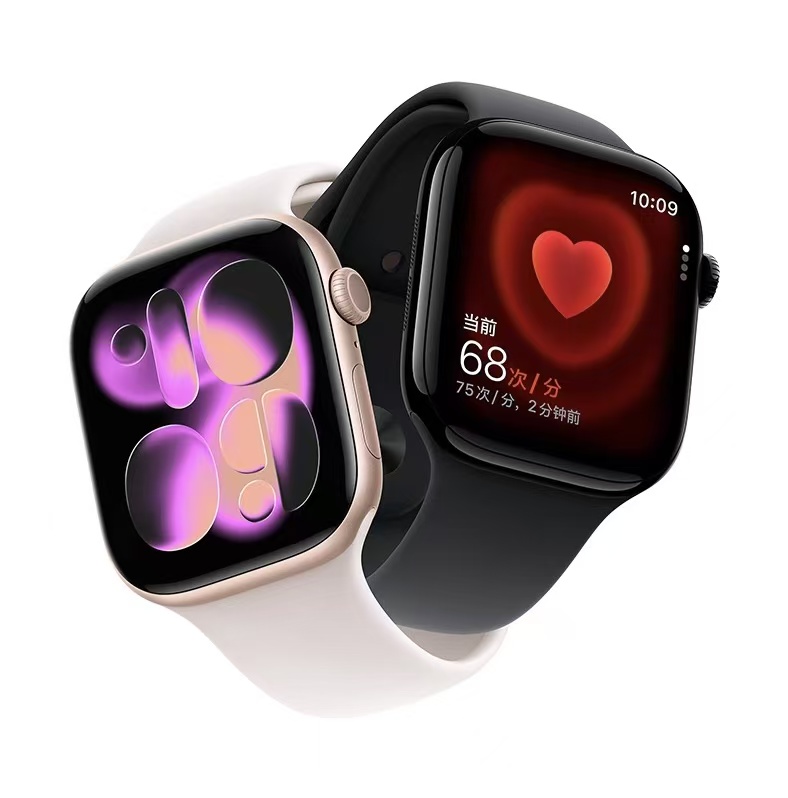

Apple Watch	大众智能手表	ECG心电、摔倒报警、生态完善	价格高（>2500元）、操作复杂、非适老设计

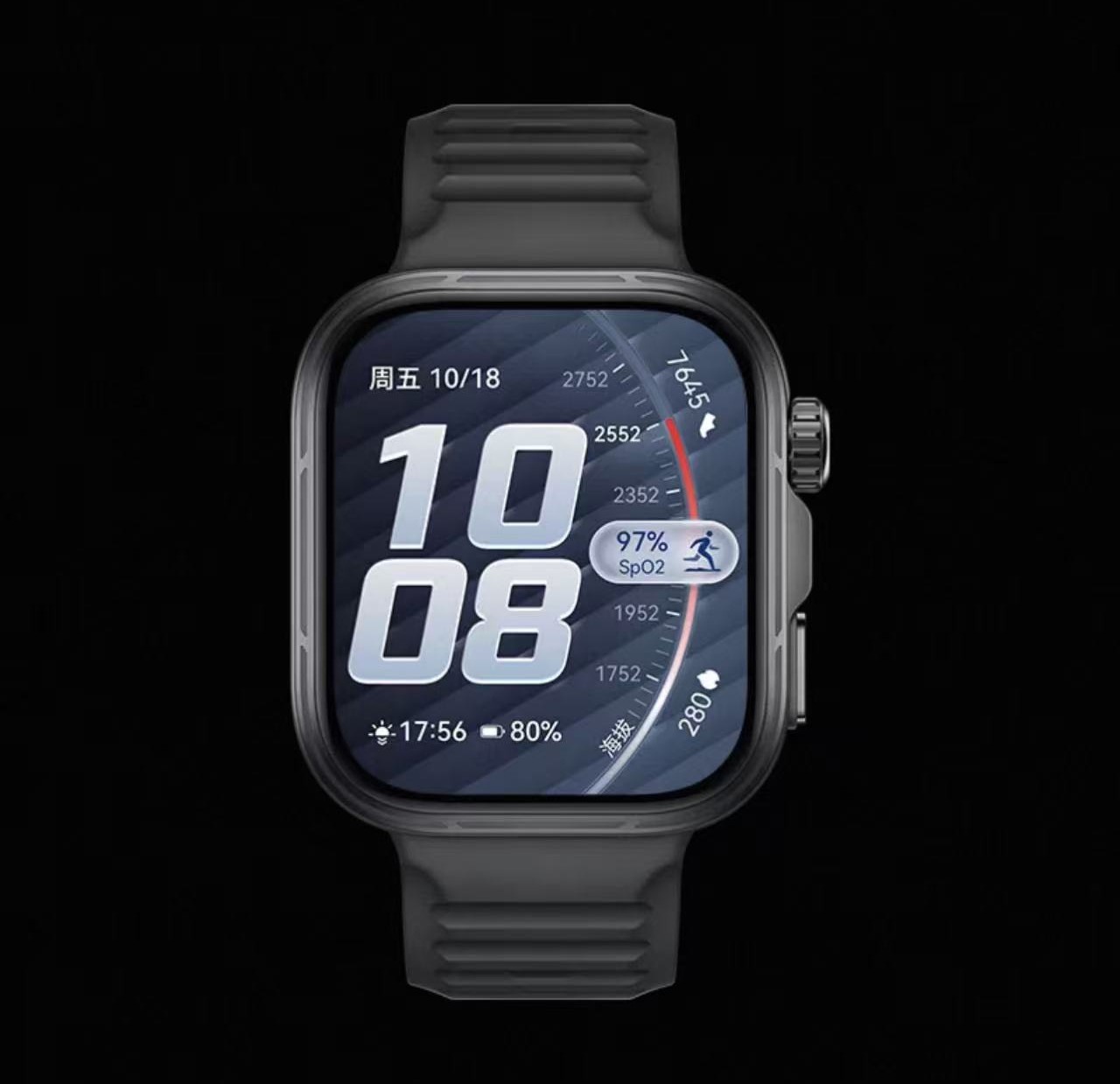

华为GT系列	运动健康手表	心率/血氧/血压监测、续航长	适老化改造不足、价格偏高

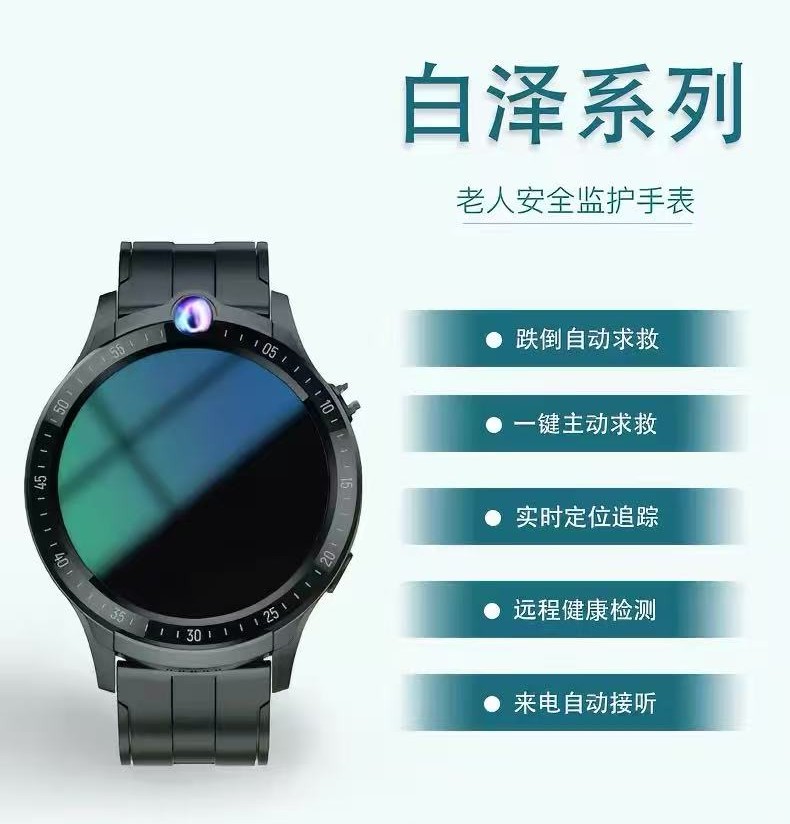

易安心白泽/乘黄	老年智能监护	一键呼救、跌倒检测、字体调节、性价比高	品牌知名度低、功能相对基础

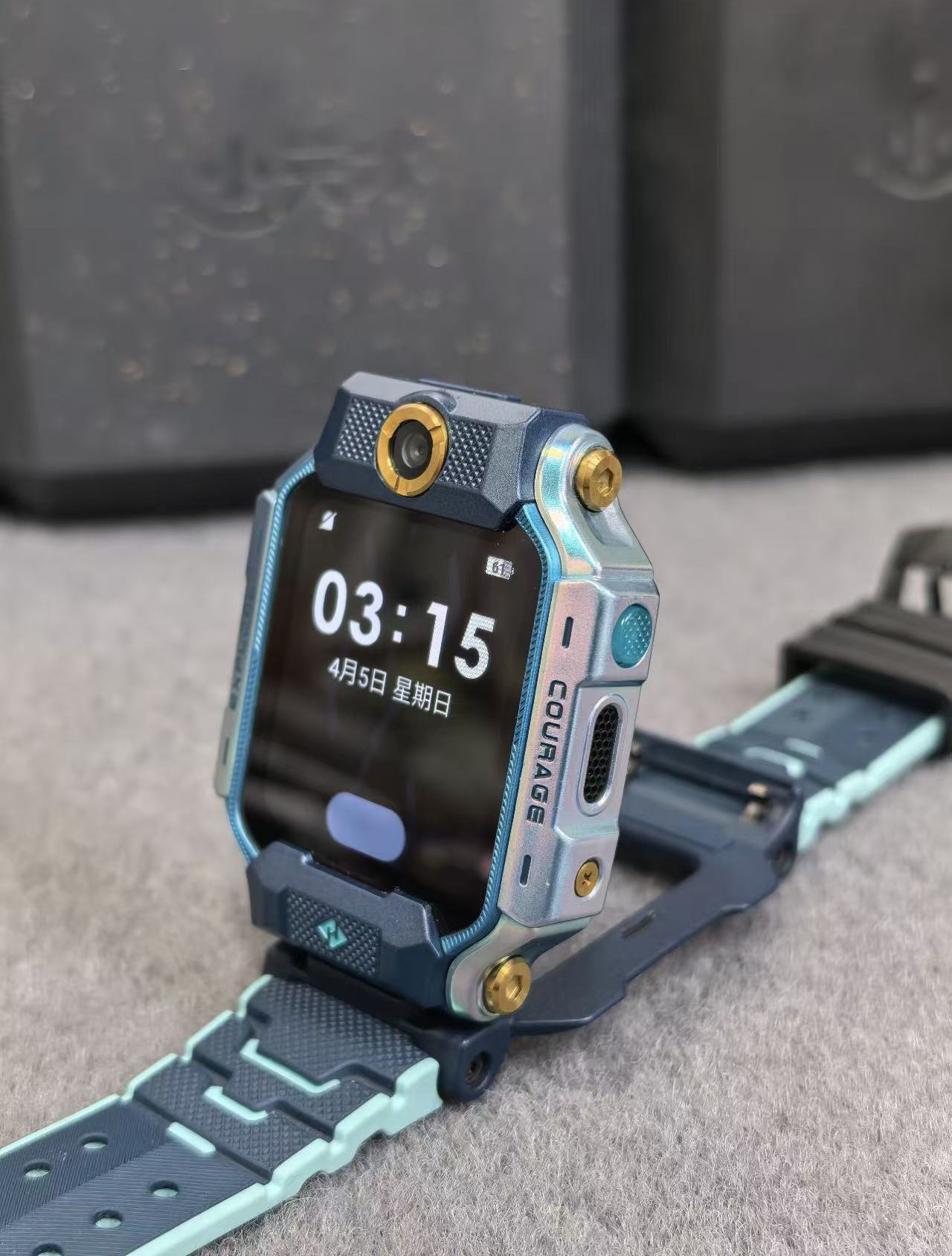

小天才儿童手表	儿童定位	定位精准、操作简单	非老年设计、功能与老人需求不匹配

（六）市场机会与差异化定位

1. 市场机会

• 市场空白：真正专为老年人设计的健康手表品牌有限，适老化智能产品赛道仍为蓝海
• 价格断层：主流品牌价格在1500元以上，部分老年用户难以承受；而低端产品功能简陋，缺乏健康监测
• 技术窗口：ESP32-S3等低成本高性能芯片的普及，使低成本智能手表方案成为可能
• 认知提升：银发经济市场正在从"养老"向"享老"转变，老年人对科技产品的接受度逐步提升

2. 本项目的差异化定位

维度	本项目优势
价格	硬件成本<200元，远低于主流品牌（1500-2500+元），价格友好
适老设计	大按键、大字体、全圆角、震动提醒，专为老年用户优化
核心聚焦	专注健康监测（心率）+安全守护（异常报警+SOS），不堆砌冗余功能
远程监护	WiFi热点+网页查看，子女无需安装App即可查看数据
AI赋能	AI语音助手、摔倒检测等适老化AI功能，降低使用门槛

（七）市场调研总结

老龄化社会加速、政策持续推动、老年健康监护需求刚性——三大因素共同催生了智慧健康养老产品的广阔市场。当前，适老化智能手表市场仍处于起步阶段，主流品牌未充分覆盖，垂直品牌体量有限，存在显著的市场机会。

本项目的核心价值在于：以不到200元的硬件成本，实现心率监测、异常报警、一键SOS、远程查看四大核心功能，精准匹配老年群体"防跌倒、急救响应、易操作"的真实需求，填补低门槛适老化健康手表的市场空白。

九、可持续发展目标（SDG）：解决的社会问题

未来发展方向

• 硬件升级：采用更低功耗的MCU芯片，延长电池续航时间至7天以上；增加GPS定位模块，实现户外轨迹追踪
• AI功能增强：集成离线语音识别模型，无需联网即可响应基础指令；引入机器学习算法，自动学习老人生活习惯并提供个性化提醒
• 健康监测扩展：增加血氧饱和度检测、血压监测、体温传感器等多维度健康数据采集；与医院系统对接，实现异常数据自动预警
• 心率监测功能开发：
  • 采用MAX30102光电传感器，基于PPG（光电容积脉搏波描记法）原理实现非侵入式心率检测
  • 设计信号滤波算法，消除运动伪影和环境光干扰，提高数据采集精度
  • 实现实时心率显示功能，OLED屏幕以大字体清晰展示当前心率数值
  • 设置心率阈值报警机制：当心率超过100次/分或低于60次/分时，自动触发震动提醒
  • 开发心率数据存储功能，记录历史心率变化趋势，支持子女远程查看长期健康数据
  • 预留HRV（心率变异性）分析接口，为后续AI情绪识别功能提供数据基础
• 交互体验优化：开发专属手机APP，支持子女远程设置提醒、查看历史数据；增加触觉反馈和语音引导，进一步降低使用门槛
• 生态整合：接入智能家居系统，实现手表控制家中灯光、空调等设备；与社区养老服务平台联动，提供一键呼叫社区服务人员功能
